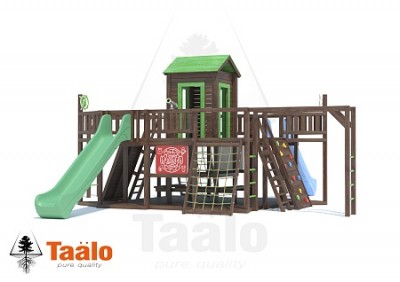

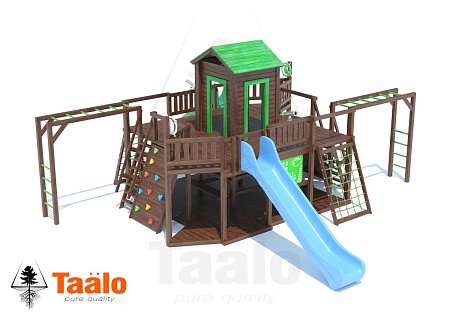

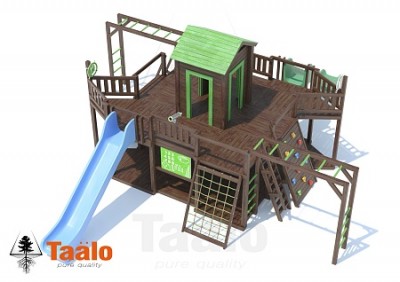

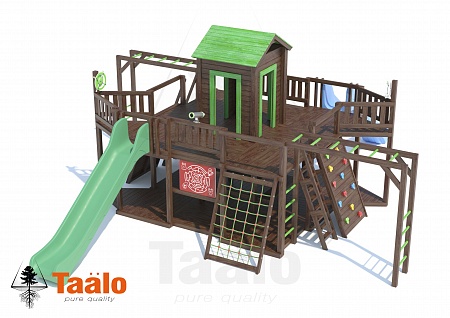

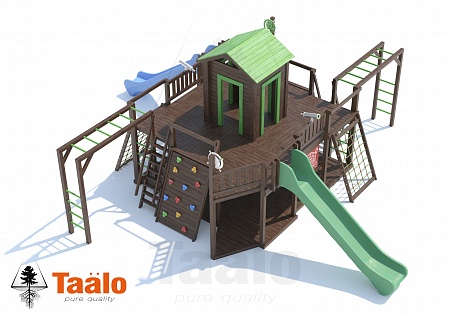

Серия U 9 модель 1, детская игровая - спортивная конструкция для зон общественного пользования

Комплектация, габариты.

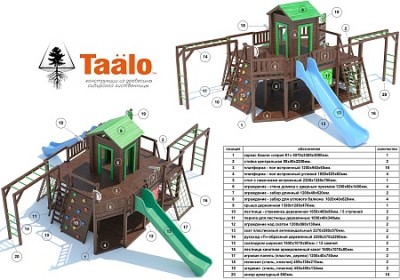

Детская игровая - спортивная конструкция серия U 9 модель 1 комплектация:
- каркас башни «серия U9.1» 5160х3500х3000мм. - 1ком.;
- стойка центральная 2100х80х40мм. - 2ком.;
- пол встроенный 1200х940х60мм. - 18ком.;
- пол встроенный угловой 1000х825х60мм. - 4ком.;
- стена домика с дверным проемом 1400х1200х60мм. - 4ком.;
- стол с лавочками встроенный 2100х1280х700мм. - 1ком.;
- забор длинный 1200х510х40мм. - 2ком.;
- забор для углового балкона 1020х510х40мм. - 4ком.;
- крыша деревянная 1380х1280х470мм. - 1ком.;
- лестница деревянная 1900х480х80мм. - 2ком.;
- перила для лестницы деревянные 1650х490х40мм. - 2ком.;
- скат пластиковый антивандальный «Bronco» 3270х580х570мм. (установка на 1500мм., п/место 360мм., борт 150мм.) - 2ком.;
- ограждение / основа для ската 1200х760х130мм. - 2ком.;
- рукоход «П»-образный деревянный 2100х570х2100мм. - 2ком.;
- скалодром широкий 1650х1010х80мм. (12 пластиковых камней) - 2ком.;
- лестница канатная 1650х1010х80мм. (армированный канат 16мм.) - 2ком.;
- игровая панель (пластик, дерево) 1200х750х40мм. - 2 ком.;
- телескоп (сталь, пластик) 459х130х215мм. - 2ком.;
- штурвал (сталь, пластик) 450х450х134мм. - 2ком.;
- анкер арматурный 800мм. - 12ком.;

Высота элементов:
конструкция 3360мм.,
каркас башни 3000мм.,
каркас балкона 2500мм.,
платформа 1500мм.,
ограждения 600мм.,
рукоход 2100мм.,

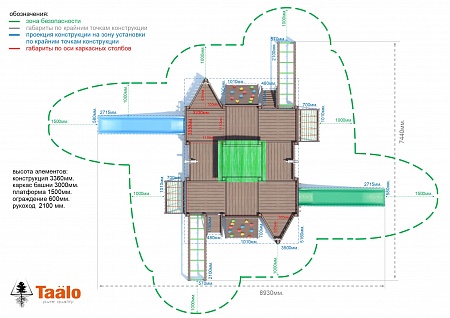

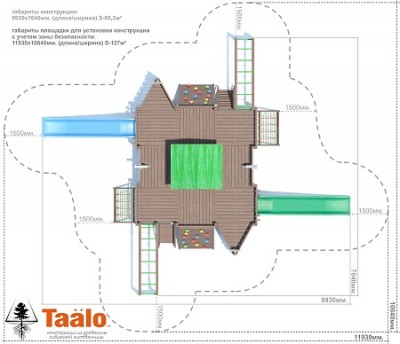

Габариты:
- по крайним точкам конструкции 8930х7440х3360мм. S-66,44м²
- зона безопасности 1000-2000мм.
- проекция конструкции на зону установки по крайним точкам элементов конструкции (каркас башни 5160х3500мм.)
- по оси каркасных столбов 3330х3330мм.

Для перевозки транспортной компанией:
- общий вес 1591,3кг.
- общий объем упаковок 5,93м³.
- мест 88
- самое длинное место 3273мм., самое широкое место 600мм., самое высокое место 600мм.
- в жесткую обрешётку 2 места - пластиковые скаты (вес по 38кг., 3273х580х570мм., объем по 1,08м³)
