Серия U 12 модель 1

Комплектация, габариты.

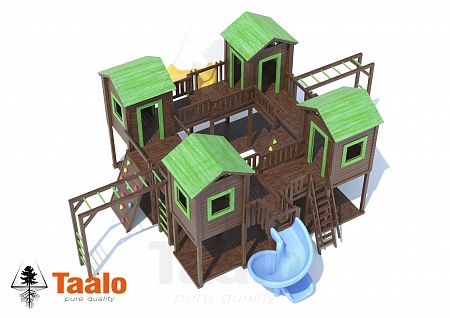

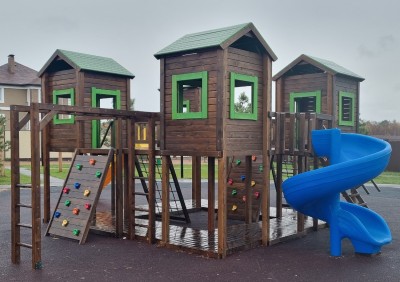

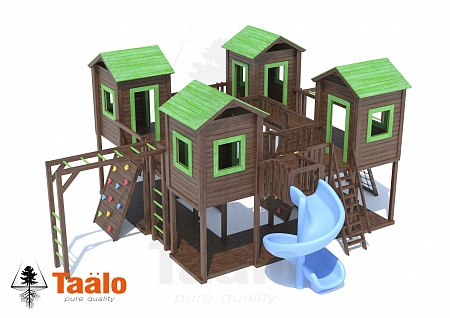

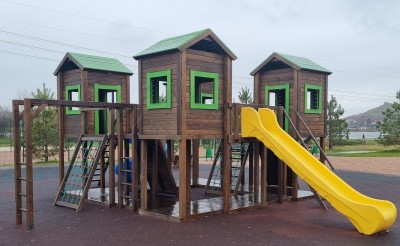

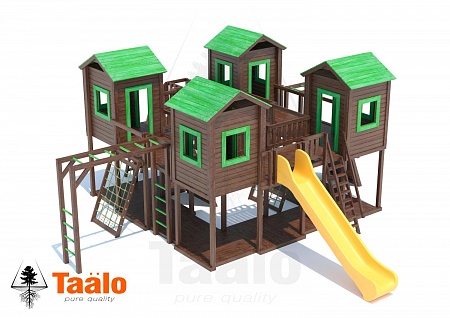

Детская игровая - спортивная конструкция серия U 12 модель 1 комплектация:
- каркас башни «серия U12.1» 4610х4610х3000мм. - 1ком.;
- стойка центральная 2100х80х40мм. - 6ком.;
- пол встроенный 1200х940х60мм. - 24ком.;
- стена домика с оконным проемом 1400х1200х60мм. - 8ком.;
- стена домика с дверным проемом 1400х1200х60мм. - 8ком.;
- забор длинный 1200х510х40мм. - 6ком.;
- забор короткий 620х510х40мм. - 2ком.;
- крыша деревянная 1380х1280х470мм. - 4ком.;
- лестница деревянная 1900х480х80мм. - 2ком.;
- перила для лестницы деревянные 1650х490х40мм. - 2ком.;
- скат пластиковый антивандальный «Bronco» 3270х580х570мм. (установка на 1500мм., п/место 360мм., борт 150мм.) - 1ком.;
- ограждение / основа для ската 1200х760х130мм. - 1ком.;
- скат пластиковый «винтовой» антивандальный 1500х1500х1900мм. (установка на 1500мм., п/место 450мм., борт 300мм.) - 1ком.;
- мостик с ограждением для винтового ската 1200х640х680мм. - 1ком.;
- рукоход «П»-образный деревянный 2100х570х2100мм. - 2ком.;
- ограждение над рукоходом 1200х680х80мм. - 2ком.;
- скалодром широкий 1650х1010х80мм. (12 пластиковых камней) - 2ком.;
- лестница канатная 1650х1010х80мм. (армированный канат 16мм.) - 2ком.;
- анкер арматурный 800мм. - 9ком.;

Высота элементов:
конструкция 3360мм.,
каркас башни 3000мм.,
платформа 1500мм.,
ограждения 600мм.,
рукоход 2100мм.,

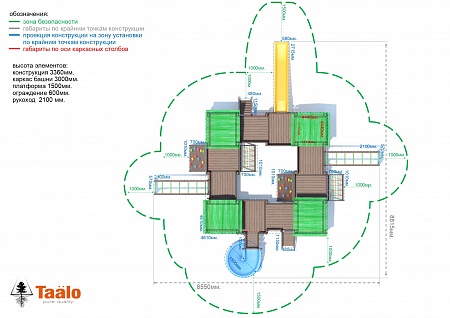

Габариты:
- по крайним точкам конструкции 8815х8550х3360мм. S-75,36м²
- зона безопасности 1000-2000мм.
- проекция конструкции на зону установки по крайним точкам элементов конструкции (каркас башни 4610х4610мм.)
- по оси каркасных столбов 4440х4440мм.

Для перевозки транспортной компанией:
- общий вес 2297,5кг.
- общий объем упаковок 11,16м³.
- мест 104
- самое длинное место 3273мм., самое широкое место 1500мм., самое высокое место 1500мм.
- в жесткую обрешётку 2 места - пластиковые скаты (1-е: вес 38кг., 3273х580х570мм., объем 1,08м³.; 2-е: вес 45кг., 2000х1500х1500мм., объем 4,5м³)
