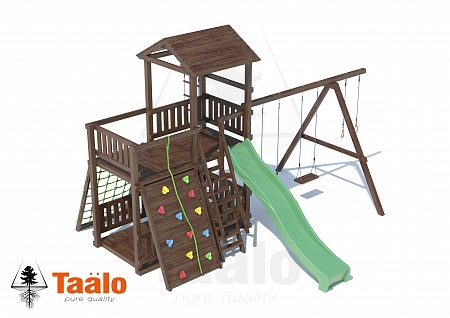

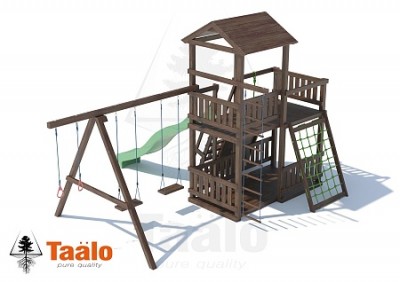

Серия В4 модель 1, детская игровая - спортивная конструкция

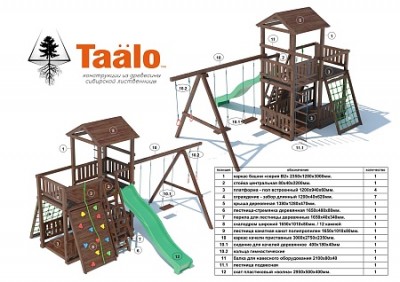

Комплектация:

- каркас башни «серия В» 2350х1280х3000мм. - 1ком.;

- стойка центральная 2100х80х40мм. - 1ком.;

- пол встроенный 1200х940х60мм. - 4ком. (установка в основании конструкции на высоте 1500мм. от уровня поверхности);

- крыша деревянная 1380х1280х470мм. - 1ком.;

- забор длинный 1200х510х40мм. - 7ком. (установка на расстоянии 90мм. от уровня платформы);

- лестница деревянная 1650х480х80мм. - 1ком. (установка на высоту 1500мм.);

- перила для лестницы деревянные 1650х270х40мм. - 1ком.;

- скат пластиковый «волна» 2950х500х400мм. (п/место 330мм., борт 100мм.) - 1ком. (установка на высоту 1500мм.);

- скалодром широкий 1650х1010х80мм. (канат, 12 пластиковых камней) - 1ком. (установка на высоту 1500мм.);

- лестница канатная 1650х1010х80мм. (канат полипропилен 14мм.) - 1ком. (установка на высоту 1500мм.);

- качели приставные 3000х2750х2350мм. - 1ком. (установка на высоту 2350мм.);

- сидение для качелей дерево / пластик (канат) 400х180х40мм. - 2ком. (расстояние до основания площадки не менее 400мм.)

- кольца гимнастические 210х160х30мм. (пластик / канат 10мм.) - 1ком.;

- балка для подвесного оборудования 2100х80х40мм. - 1ком. (крепление к столбам каркаса башни на высоту 2200-2900мм.);

- лестница подвесная 2000х490х40мм. (канат 10мм.) - 1ком.;

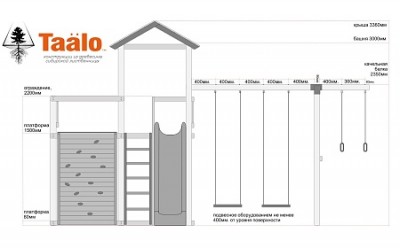

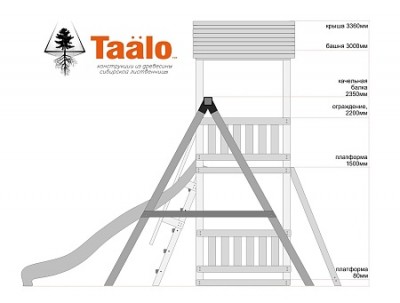

Высота элементов:

- конструкция 3360мм.

- каркас башни 3000мм.

- платформа 1500мм.

- ограждение 600мм.

- качели 2350мм.

- балка для подвесного оборудования 2200-2900мм.

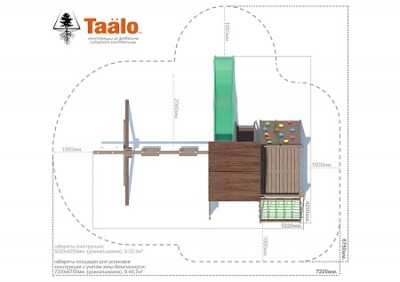

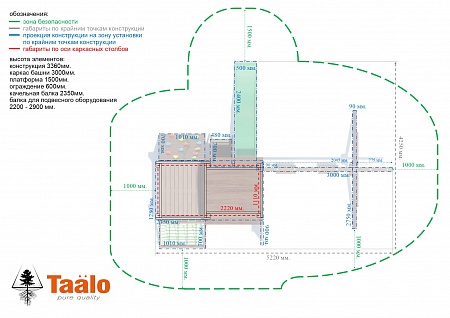

Габариты:

- по крайним точкам конструкции 4250х5220х3360мм. S-22,2м²

- зона безопасности 1000-1500мм.

- проекция конструкции на зону установки по крайним точкам элементов конструкции (каркас башни 2350х1280мм.)

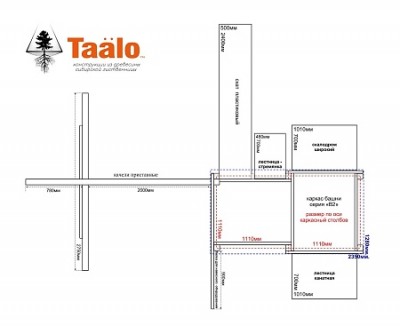

- по оси каркасных столбов 2220х1110мм.

Для перевозки транспортной компанией:

- общий вес 455,5кг.

- общий объем 2,3м³.

- мест 28

- самое длинное место 3000мм., самое широкое место 1200мм., самое высокое место 400мм.

- в жесткую обрешётку 1 место-пластиковый скат (вес 11кг., 3000х500х400мм., объем 0,6 м³.)

Материалы:

Каждая деревянная деталь детской игровой - спортивной конструкции состоит из древесины сибирской лиственницы: клееный и сращенный брус лиственницы сечением 90х90мм.; клееный и сращенный брус лиственницы сечением 80х40мм., доска – планкен из лиственницы сечением 90х20мм. (камерная сушка, влажность 8-12%). Каждая деревянная деталь обработана безопасным для детей покрытием в два слоя - восковой лазурью «ADLER» цвет «орех», со стороны торцов дополнительно запечатана мастикой. При желании, вы сможете самостоятельно обновлять покрытие деревянных элементов конструкции (при естественном износе покрытия, один раз в 3-5 лет) или проводить реставрацию отдельных конструктивных элементов (при механическом повреждении), главное подобрать по цвету восковую лазурь или масло на водорастворимой основе, предназначенной для эксплуатации на улице.

Крепеж и подвесы из оцинкованной стали от европейских производителей обеспечивает надежное соединение каждого элемента конструкции.

Канат из полипропилена для круглогодичной эксплуатации на улице, разрывная нагрузка 1000кг. для каната диаметром 14мм., разрывная нагрузка 500кг. для каната диаметром 10мм.,

Фурнитура от европейского производителя «КВТ» (скаты, сидения для качелей, игрушки, канаты, крепежи), надежная и долговечная, защищена от воздействия УФ излучения (не выгорает), влагостойкая и морозостойкая, диапазон эксплуатации от - 60°С до +60°С. Пластиковый скат обладает отличной скользящей поверхностью, защитой от воздействия солнечных лучей (не греется, не выгорает), не образует статического напряжения, можно использовать как водную горку.

Рекомендованная распределенная единовременная нагрузка: игровая платформа 350кг., деревянная лестница 100кг., скалодром 150кг., канатная лестница 70кг., скат 70кг., качельная балка 350кг., сидение качели 70кг., гимнастические кольца 70кг., подвесная лестница 70кг.

Подготовка к сборке, сборка:

До установки детской игровой-спортивной конструкции необходимо подготовить поверхность детской площадки.

Установку можно производить на газон, грунт или предварительно подготовленную площадку.

Площадь поверхности детской площадки = габариты конструкции по крайним точкам + 1000/1500мм. по периметру конструкции. Поверхность должна быть твердой, ровной, свободной от насаждений, горизонтальной без перепадов, допустимый уклон не более 20мм. на 10п.м.

Конструкцию возможно собрать самостоятельно (в паспорте указана очередность сборки элементов конструкции, в упаковках с отдельными конструктивными элементами прилагаются инструкции по сборке и метизы), или воспользуйтесь услугами наших профессиональных сотрудников.

Данная модель не требует бетонирования, необходимо устанавливать на подготовленную поверхность, при желании, отдельные элементы конструкции можно зафиксировать арматурными анкерами.

Каждая детская игровая - спортивная конструкция – «трансформер», элементы конструкции можно менять местами, отображать зеркально, возможно заменить существующие элементы или дополнить новыми по принципу «конструктор детских площадок», при этом важно соблюдать особенности сборки конструкции.

Для самостоятельной сборки понадобится: лестница-стремянка, измерительная рулетка, карандаш, киянка, уровень, шуруповерт, сверло d4мм., сверло или перо d10мм., набор бит с насадками «TORX» и насадками «шестигранник», набор гаечных ключей.

Эксплуатация:

Детскую площадку можно использовать круглогодично, устойчива воздействию окружающей среды (влажность, перепады температур, грибок, насекомые), изготовлена в соответствии с ГОСТ Р и техническим регламентом ТС, подтверждено сертификатом соответствия и паспортом на изделие.

Регулярно производите осмотр конструкции: ежедневно визуальный осмотр – чистота конструкции (чистить мягкой щеткой и влажной ветошью), наличие инородных предметов, правильность соединения крепежных узлов; ежеквартально функциональный осмотр – прочность деревянных элементов и целостность покрытия, устойчивость конструкции, прочность узлов крепления; ежегодный основной осмотр – степень износа крепежных узлов, комплектующих элементов и покрытия деталей.
