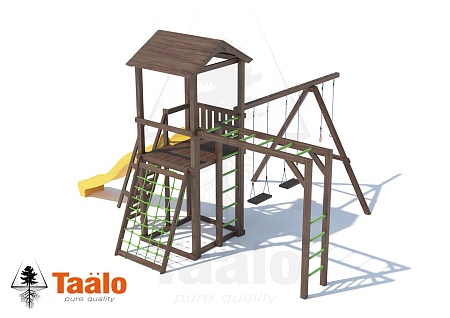

Серия А2 модель 3/1 детская площадка

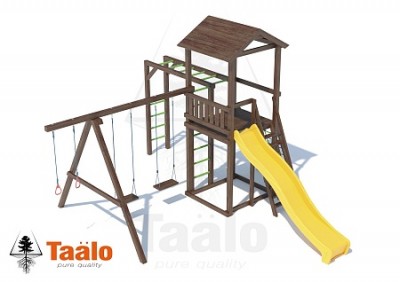

Основа конструкции – деревянная башня прямоугольной формы. На высоте 1,5м. в башню встроена игровая платформа с ограничителями и ограждениями, сверху башни двускатная деревянная крыша. К платформе приставлены пластиковый волнообразный скат с превосходной скользящей поверхностью, деревянная лестница-стремянка с перилами и канатная лестница. К каркасным столбам башни прикреплены рукоход с деревянными перекладинами, шведская стенка с деревянными перекладинами и приставные качели. На подвесах качельной балки закреплены сидения для качелей, и гимнастические кольца на канатах и подвесная лестница на канатах (возможно заменить, выбрать «здесь»).

Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции: игровая платформа - не более 350кг.; качельная балка - не боле 350кг.; рукоход и шведская стенка - не более 150кг.; лестница деревянная и канатная лестница – не более 100кг.; скат пластиковый «волна» - не более 70кг.; сидения качели и гимнастические кольца - не более 70кг.

Цвет пластикового ската возможно заменить, выбрать из ассортимента при наличии на складе: желтый, темный зеленый, светлый зеленый, красный, пурпурный, синий, голубой. Рекомендуем дополнить конструкцию развивающими элементами: яркие эмоции ребенку добавят пластиковые бинокль и штурвал, в нижнюю часть башни возможно добавить игровую платформу и доску для рисования мелом или песочницу с крышкой «трансформер», спортивные занятия с ребенком поможет разнообразить баскетбольное кольцо, подвесная лестница и гимнастический канат (выбрать «здесь»).

Габариты конструкции. 5620х4850х3360мм. (длина/ширина/высота) S-27,3м²

Максимальная высота от уровня поверхности игровой площадки до верхней отметки крыши 3360мм., высота каркаса основной башни 3000мм., высота игровой платформы 1500мм. (к платформе крепятся скат и лестницы), высота ограждений платформы 700мм., высота шведской стенки 2200мм.; рукоход крепится на высоте 2200мм., качельная балка крепится на высоте 2350мм. Высота от уровня поверхности игровой площадки до уровня нижней части подвесного оборудования не ниже 400мм.

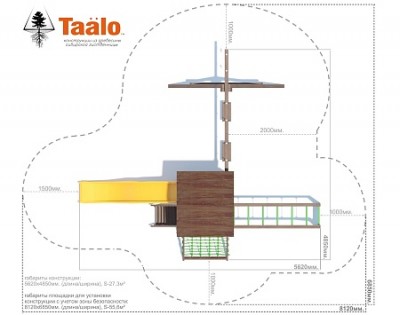

Габариты площадки, требования к установке: площадка 8120х6850мм. (длина/ширина); S-55,6м².

Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 5620мм., ширина 4850мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров.

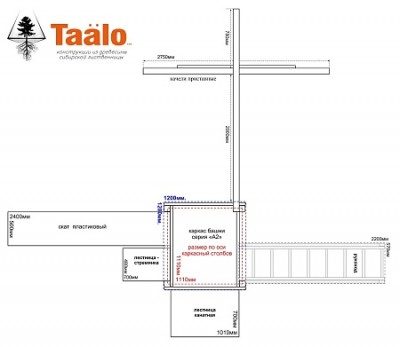

Конструкция не требует бетонирования каркасных стоек, устанавливается на подготовленную поверхность, держится за счет собственного веса, приставное к платформе оборудование является подпоркой каркаса башни. Рекомендуем зафиксировать «А»-образную опору качельной балки и стойки рукохода при помощи арматурных анкеров (дополнительная опция). В паспорте на изделие указана последовательность сборки конструкции и обозначены схемы для установки, а инструкции по сборе конструктивных элементов находятся в упаковках вместе с комплектующими этих элементов.

Для перевозки транспортной компанией: Комплекты деталей игрового комплекса упакованы в коробки из гофрированного картона. Количество мест 20ед., максимальная длина упаковочного места не превышает 3000мм.; максимальная ширина не превышает 300мм., максимальная высота не превышает 200мм., максимальная масса упаковочного места не превышает 60кг. Общий вес груза 340кг.; общий объем 1,55м³; при перевозке сборным грузом для пластикового ската (11кг., 3000х500х400мм., 0,6м³.) необходимо заказывать жесткую обрешётку.

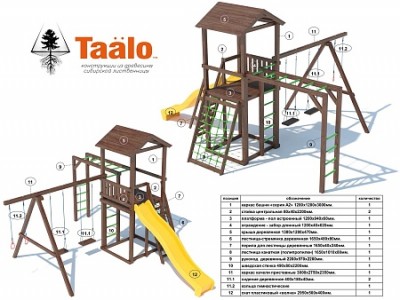

Комплектация и габариты элементов (длина/ширина/высота):

- каркас башни «серия А» 1280х1200х3000мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., крепеж из оцинкованной стали);

- стойка центральная 80х40х2200мм. - 2ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- платформа - пол встроенный 1200х940х60мм. - 1ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - забор длинный 1200х40х620мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- крыша деревянная 1380х1280х470мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- лестница-стремянка деревянная 1650х480х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- перила для лестницы деревянные 1650х270х40мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- скат пластиковый «волна» 2950х500х400мм. – 1ком. (ширина ската внутри 330мм., высота борта 100мм., установка на высоту 1500мм.);

- лестница канатная 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали, канат полипропилен d14мм.);

- рукоход деревянный 2200х570х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., перекладины из бруса лиственницы сечением 37х37мм., крепеж из оцинкованной стали);

- шведская стенка деревянная 490х80х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., перекладины из бруса лиственницы сечением 37х37мм., крепеж из оцинкованной стали).

- качели приставные 3000х2750х2350мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., металлическая связка бруса покрыта порошковой краской, подвесы и крепеж из оцинкованной стали);

- сидение для качелей дерево / пластик (канат) 400х180х40мм. - 2ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d10мм.);

- кольца гимнастические 210х160х20мм. – 1ком. (кольца пластиковые 210х160х30мм. - 2шт.; канат полипропилен d10, 1500мм. - 2шт.);
