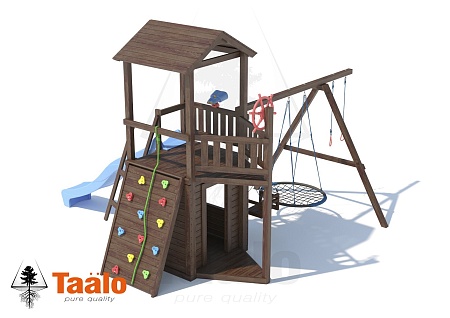

Серия В3 модель 4

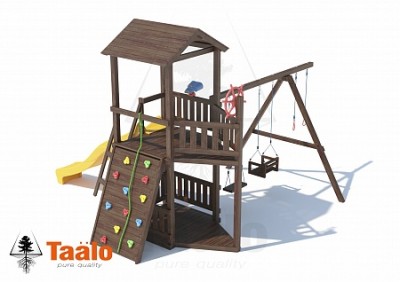

Основа конструкции – деревянная башня с угловым балконом. В основании башни и на высоте 1,5м. встроены игровые платформы с ограничителями и ограждениями, в нижнюю часть башни встроен домик, на ограждениях верхней платформы закреплены штурвал и бинокль, сверху башни двускатная деревянная крыша. К верхней платформе приставлены пластиковый волнообразный скат с превосходной скользящей поверхностью, деревянная лестница-стремянка с перилами и широкий скалодромом. К каркасному столбу башни прикреплены приставные качели, на подвесах качелей закреплены сидения качелей гнездо OVAL на канатах, сидение качелей «малютка» на канатах и гимнастические кольца на канатах

Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции: игровая платформа - не более 350кг.; качельная балка - не боле 350кг.; скаладром - не более 150кг.; лестница – не более 100кг.; скат пластиковый «волна» - не более 70кг.; сидение качели гнездо OVAL - не более 150кг., сидение качели «малютка» и гимнастические кольца - не более 70кг.

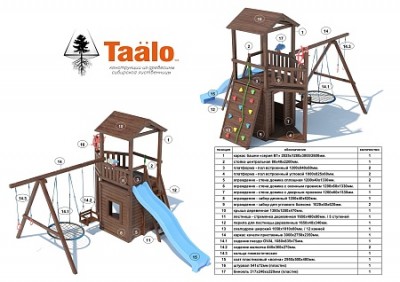

Комплектация и габариты элементов (длина/ширина/высота):

- каркас башни «серия В1- угловой балкон» 2025х1280х3000мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., крепеж из оцинкованной стали);

- стойка центральная 80х40х2200мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- платформа - пол встроенный 1200х940х60мм. - 2ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- платформа - пол встроенный угловой1000х825х60мм. - 2ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- стена домика сплошная 1200х40х1330мм. - 2ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- стена домика с оконным проемом 1200х40х1330мм. - 1ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- стена домика с дверным проемом 1200х40х1330мм. - 1ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - забор длинный 1200х40х620мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - забор для углового балкона 1020х40х620мм. - 2ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- крыша деревянная 1380х1280х470мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- лестница-стремянка деревянная 1650х480х80мм. - 1ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- перила для лестницы деревянные 1650х270х40мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- скат пластиковый «волна» 2950х500х400мм. – 1ком. (ширина ската внутри 330мм., высота борта 100мм., установка на высоту 1500мм.);

- скалодром широкий 1650х1010х80мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d14мм.; 12 пластиковых камней 100х50х30мм.);

- качели приставные 3000х2750х2350мм. - 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., металлическая связка бруса покрыта порошковой краской, подвесы и крепеж из оцинкованной стали);

- сидение для качелей гнездо OVAL 1080х835х75мм. - 1ком. (металлический каркас овала 1060х815х55мм., канат полипропилен d10);

- сидение для качелей «малютка» (канат) 440х360х270мм. - 1ком. (брус лиственницы сечением 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали, канат полипропилен d10мм.);

- кольца гимнастические 210х160х20мм. – 1ком. (кольца пластиковые 210х160х30мм. - 2шт.; канат полипропилен d10, 1500мм. - 2шт.);

- штурвал 541х72мм (пластик) - 1ком.;

- бинокль 317х246хх220мм (пластик) - 1ком.;
